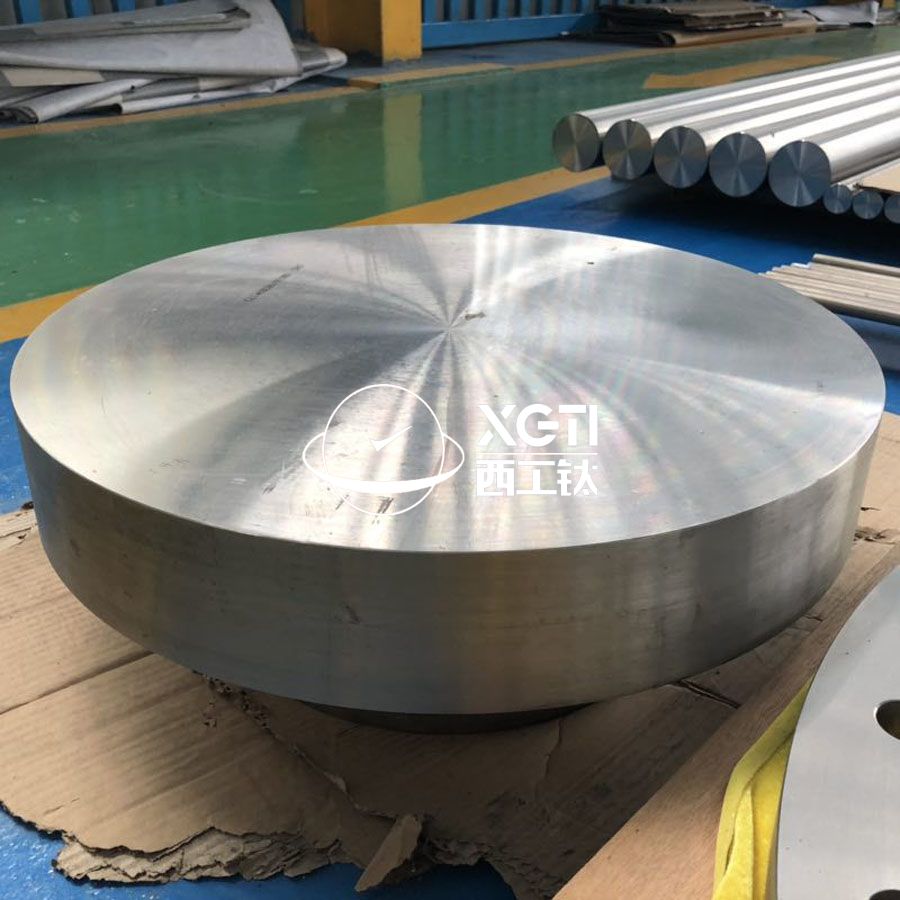

在工况更恶劣的场合,离心压缩机叶轮可以采用TC4钛合金,钛合金的优点是质量轻,强度高,耐腐蚀效果好;叶轮作为机组的核心部件,是根据不同客户要求单独定制的。叶轮的设计严格执行流体力学等各种力学计算,经复杂的加工流程,保证叶轮工作的高效性和可靠性。
化学成分(%) ASTM B381
牌号 | N (max) | C (max) | H (max) | Fe (max) | O (max) | Al(max) | V(max) |
Gr.5 | 0.05 | 0.08 | 0.015 | 0.40 | 0.20 | 5.5-6.75 | 3.5-4.5 |
室温力学性能(退火态) ASTM B381
牌号 | 抗拉强度 (Min) | 非比例延伸强度 (Min) | 断后伸长率Min % | 断面收缩率Min % |
Gr 5 | 130Ksi (895Mpa) | 120Ksi(828Mpa) | 10 | 25 |
化学成分(%) GB/T16598
牌号 | N (max) | C (max) | H (max) | Fe (max) | O (max) | Al(max) | V(max) |
TC4 | 0.05 | 0.08 | 0.015 | 0.30 | 0.20 | 5.5-6.75 | 3.5-4.5 |
室温力学性能(退火态) GB/T16598
牌号 | 抗拉强度 (Min) | 非比例延伸强度 (Min) | 断后伸长率Min % | 断面收缩率Min % |
TC4 | 895Mpa | 825Mpa | 10 | 25 |
