钛法兰的规格参数及其检测方法

发布时间 :2019-12-23 21:26:48 浏览次数 :

1、钛法兰

钛法兰是利用有色金属钛或钛合金制作的一种使管子与管子相互连接的零件,连接于管端。

钛法兰上有孔眼,螺栓使两法兰紧连。法兰间用衬垫密封。法兰管件指带有法兰(突缘或接盘)的管件。

它可由螺纹连接或焊接构成。法兰联接由一对法兰、一个垫片及若干个螺栓螺母组成。垫片放在两法兰密封面之间,拧紧螺母后,垫片表面上的比压达到一定数值后产生变形,并填满密封面上凹凸不平处,使联接严密不漏。

按结构型式分,有整体钛法兰、对焊钛法兰、活套钛法兰和螺纹钛法兰。

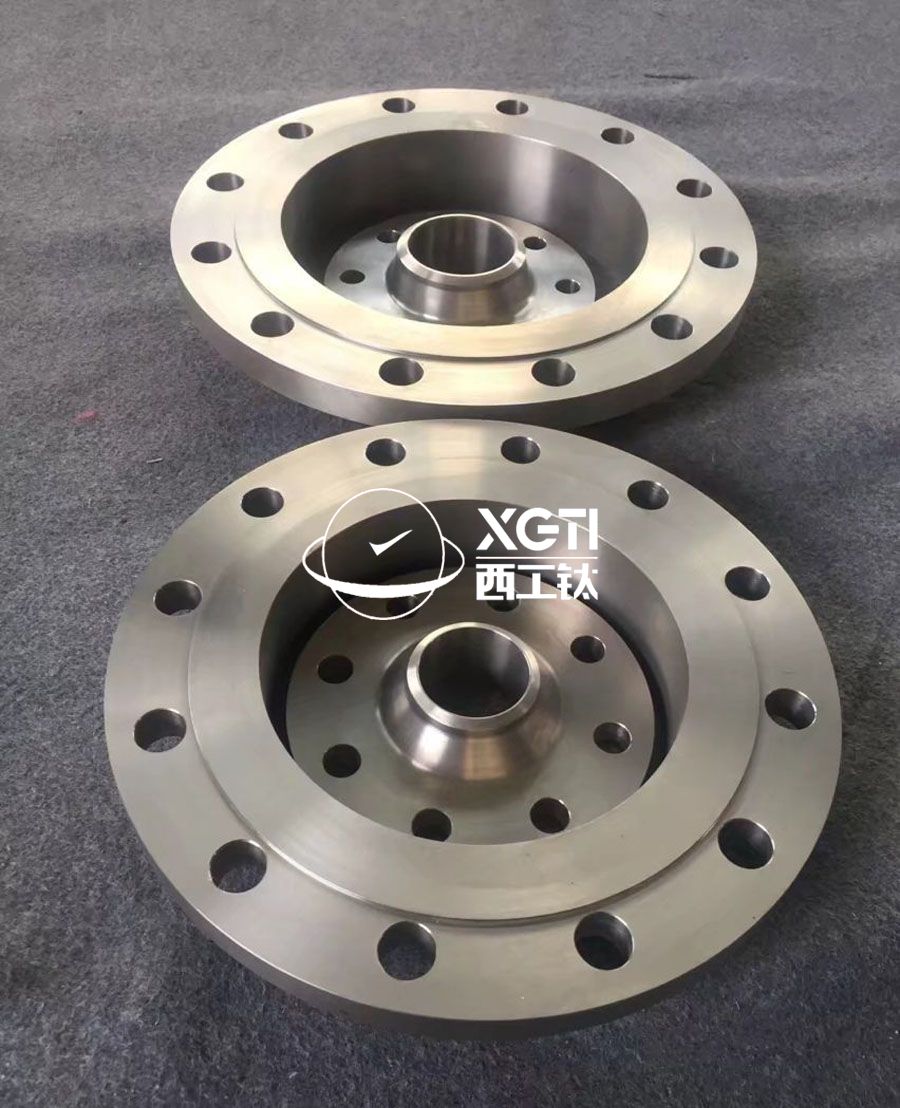

钛法兰

2、产品规格

表面:锻造表面,轧制表面,车光表面,磨光表面

规格:按法兰标准生产各种规格,也可按客户提供图纸生产指定的非标法兰。

3、交货状态:机械加工光面

4、生产方式:自由锻造、模锻、精锻、焊接

5、检测方式:可根据客户需要做射线检测,着色,探伤,水压实验等检测。

6、材质

TA1(Grade 1), TA2(Grade 2), TC4(Grade 5)

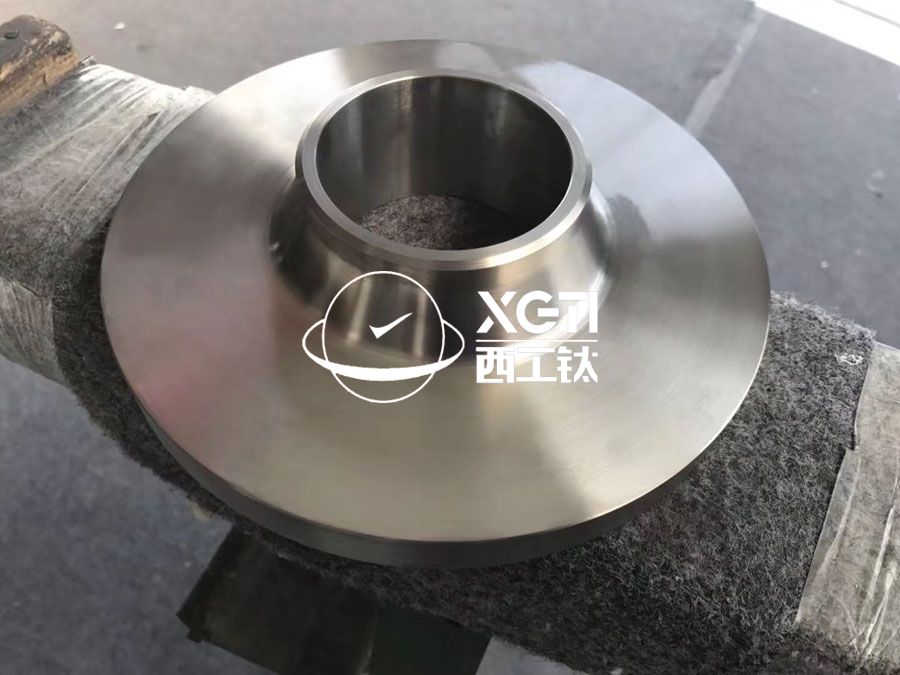

钛合金法兰

7、性能标准

TA1/Gr1,TA2/Gr2, TC4/Gr5,Grade7,Grade9,Grade12

8、标准值

牌号AlVN.maxC.maxH.maxFe.maxO.max余量(单一) max余量(总量) max
TA1  0.030.080.0150.200.180.10.40
TA2  0.030.080.0150.300.250.10.40
TC45.5-6.753.5-4.50.050.080.0150.400.200.10.40
机械性能参考标准
牌号室温下力学性能,不小于
抗拉强度屈服强度伸长率断面收缩率
TA1240 MPa170MPa25%30%
TA2345 MPa275MPa20%30%
TC4895MPa825MPa10%20%
